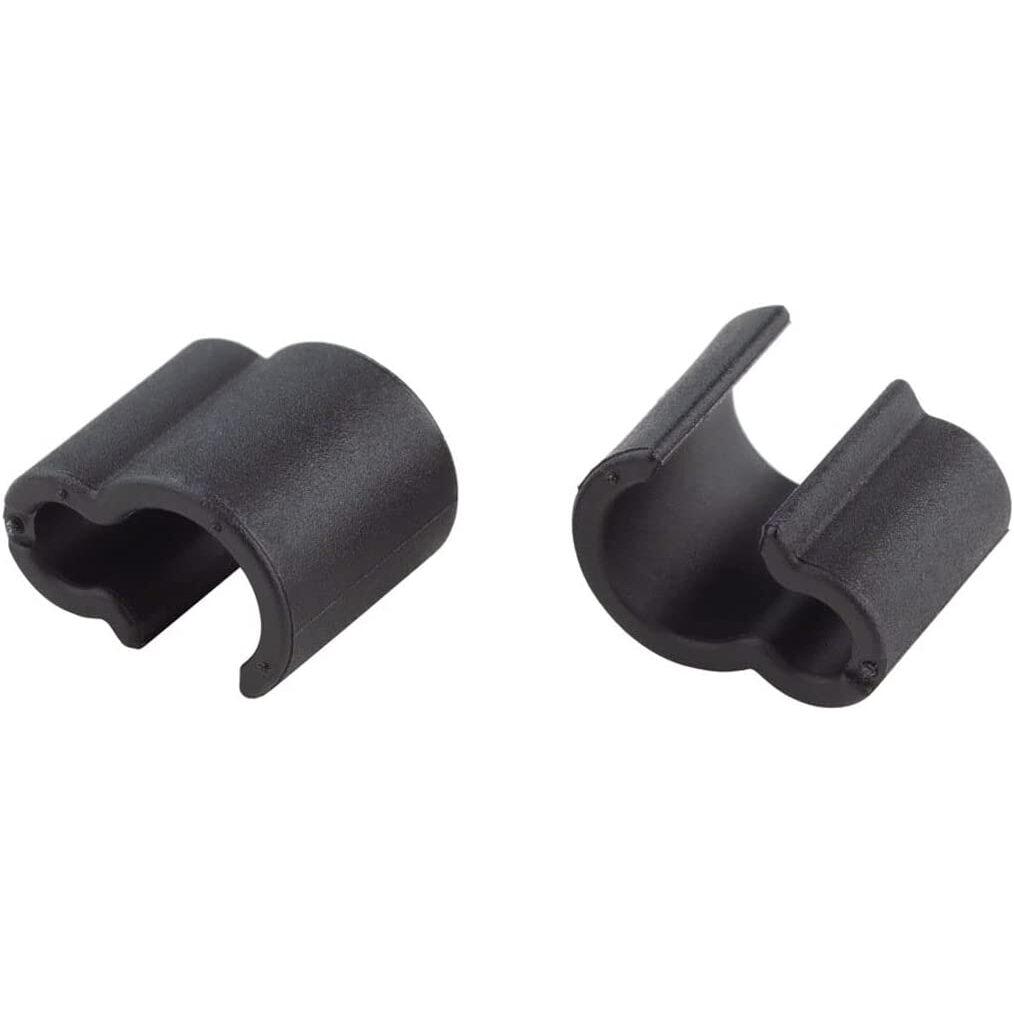

Teile Befestigung EW-WU111 (x2)

Linke Kurbel Shimano FC-R8000

• Diese linke Kurbel aus schwarzem Aluminium ist 172,5 mm lang und hat eine Hollowtech II Achsschnittstelle.
• Die linke Kurbel wird verwendet, um den Arm gegen die Lager des Rahmens zu positionieren.
• Durch das Anziehen der Endkappe auf der linken Seite wird die Kurbel auf die Spindel und gegen diese Lager gezogen.
• Die Klemmschrauben am linken Arm werden dann angezogen, um die Kurbel zu fixieren und die Einstellung beizubehalten.
• Es gibt ein paar Dinge, die bei einer linken Kurbel schiefgehen können, u. a. sind die Gewinde des Pedals abgeschält oder beschädigt, sodass sich das Pedal leicht lösen lässt.
• Das Kupplungsloch des Tretlagers kann beschädigt sein, sodass es nicht mehr richtig passt. Dies kann zu einem Quietschen auf der Schlagkraftseite führen.
• Die Kurbel des Arms kann reißen, was durch zu häufiges Nachziehen und Abnutzung des Kupplungslochs verursacht werden kann.

Reparatur

• Sie benötigen einen Sechskantschlüssel für die Klemmschrauben, einen Schlitzschraubendreher, um die Anschlagplatte anzuheben, einen Gummihammer, um den Arm zu installieren, und einen Drehmomentschlüssel, um die Klemmschrauben anzuziehen.
• Möglicherweise benötigen Sie auch Schmiermittel für die Stifte und die Endkappe.
• Um die Kurbel zu entfernen, müssen Sie zunächst die Klemmschrauben an der linken Kurbel entfernen.
• Lösen und entfernen Sie dann die Kappe auf dem linken Arm, ziehen Sie den linken Arm mit der Hand von der Spindel ab (manchmal müssen Sie eventuell mit einem weichen Hammer leicht klopfen), entfernen Sie dann die Arretierungsplatte vom Arm und ziehen Sie schließlich die Kurbel ab. indem Sie sie nach rechts ziehen und vom Fahrrad abziehen.

Die Installation

• Fette zunächst die Oberflächen der Spindel ein, wo sie mit den Lagern in Eingriff kommt.
• Installiere die Spindel durch die rechte Seite der Lager und nach links.
• Manchmal ist ein Holzhammer erforderlich, um die Spindel sanft in Position zu klopfen.
• Schmieren Sie die Rillen der Spindeln.
• Installieren Sie den linken Arm in einem Winkel von 180 Grad zum rechten Arm.
• Drücken Sie die Halteplatte nach unten auf den Klemmbolzen und vergewissern Sie sich, dass sie vollständig in die Spindel eingreift.
• Fetten Sie die Gewinde der Kurbelkappe ein und schrauben Sie sie in die Spindel.
• Ziehen Sie die Kappe vorsichtig fest. Wenn Sie die Kappe zu fest anziehen, drückt dies die Arme in die Lager, was zu einer seitlichen Belastung führen kann, was wiederum einen vorzeitigen Verschleiß der Lager zur Folge hat.
• Ziehen Sie die Klemmschrauben abwechselnd an, um sicherzustellen, dass sie vollständig und gleichmäßig festgezogen sind (das ist sehr wichtig).
• Ziehen Sie sie mit dem vom Hersteller empfohlenen Drehmoment an, das oft auf der Kurbel angegeben ist.
• Ziehen Sie eine Seite fest, bis sie einrastet, und machen Sie das Gleiche mit der gegenüberliegenden Seite. Wenn die Einstellung zu locker ist, werden Sie eine seitliche Bewegung der Spindel in den Lagern bemerken.
